NZ666A型一体式超声波液位计

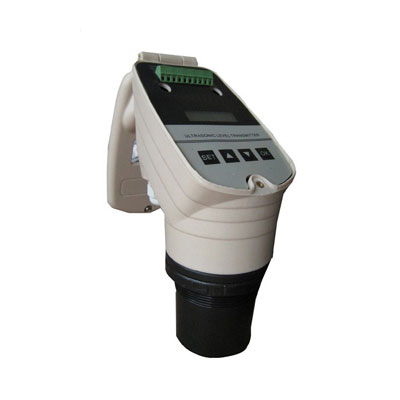

NZ666A型一体式超声波液位计 是一台通用型物位仪，具有液位测控功能；主芯片采用工业级单片机，数字温度补偿和宽电压输入稳压等；相关专用集成电路，具有抗干扰性强，可任意设置上下限节点及在线输出调节，并带有现场显示；由于为非接触式检测方式，所以更卫生，更耐潮湿、粉尘、高湿、腐蚀气体等恶劣环境，具有可靠，无污染，性能稳定等特点，可应用于与物体，料位，液位测控相关的领域。



NZ666A一体式超声波液位计具有如下特点：



1. 电路设计从电源部分起就选用质量高的电源模块，元器件选择稳定可靠的器件。
2. 声波技术软件可进行回波分析，无需任何调试及其它的特殊步骤，此技术具有动态思维、动态分析的功能。
3. 仪表的精度大大提高，液位精度达到0.3％，能够抗多种干扰波。
4. 本仪表是一种非接触式仪表，不跟液体直接接触，因此故障率低。仪表提供多种安装方式，用户可通过说明书进行标定。
5. 仪表的所有输入、输出线均具有防短路的保护功能。



NZ666A一体式超声波液位计技术指标:



测量范围： 0～5m（0到10米，0到15米，订货时说明，最大可做到0到20米；具体根据实测量程选定）

盲 区： 0.3m～0.6m

测距精度： 0.3-0.5%（标准条件）

测距分辨率： 1mm

压 力： 常压

仪表显示： 自带LCD显示液位或空间距离

模拟输出： 4～20mA

数字输出： RS485、Modbus协议或定制协议

供电电压： DC24V/AC220V（默认24VDC），防雷装置内置

环境温度： －20℃～＋60℃

防护等级： IP65



NZ666A一体式超声波液位计外形尺寸：



NZ666A一体式超声波液位计安装方法：



开敞环境下一般采用支架安装方式，用仪表自带法兰固定。池或罐在安装位置上割一个略大于探头直径（60mm）的圆孔，将仪表放入，然后将法兰自下而上旋紧；安装必须保证仪表的探头面与被测液面水平。



NZ666A一体式超声波液位计安装参数含义：



如上图所示，仪表的探头发波打到液位后反射回探头，探头接收到后计算发波到收波的时间，得到测量距离 L ，仪表安装高度 TH 减去测量距离 L 将得到当前液位 H 。

仪表量程指仪表能够测量的距离，安装高度 TH 应小于量程。

仪表盲区指仪表在探头附近无法测量的区域， 最 高液位与探头间距应大于盲区，例盲区为 0.5m ，则 最 高液位与探头间距必须大于 0.5m 。如：量程： 6 米 ，盲区： 0.45 米 ，实际测量为： 0~ 5.55 米

探头发波是个扩散过程，即有方向角，安装的时候要注意，否则可能打到池壁的凸起物或渠道边沿。



NZ666A一体式超声波液位计仪表安装原则：



1）探头发射面到最低液位的距离，应小于选购仪表的量程。

2）探头发射面到 最 高液位的距离，应大于选购仪表的盲区。

3）探头的发射面应该与液体表面保持平行。

4）探头的安装位置应尽量避开正下方进、出料口等液面剧烈波动的位置。

5）若池壁或罐壁不光滑，仪表安装位置需离开池壁或罐壁 0.5m 以上。

6）若探头发射面到 最 高液位的距离小于选购仪表的盲区，需加装延伸管， 延伸管管径大于 120mm ，长度 0.45m ～ 0.60m ，垂直安装，内壁光滑，罐上开孔应大于延伸管内径。或者将管子通至罐底，管径大于 100mm ，管底留孔保持延伸管内液面与罐内等高。



NZ666A一体式超声波液位计安装注意事项：



1）仪表在室外安装建议加装遮阳板以延长仪表使用寿命。

2）电线、电缆保护管，要注意密封防止积水。

3）仪表虽然自身带有防雷器件，但仪表在多雷地区使用时，建议在仪表的进出线端另外安装专用的防雷装置。

4）仪表在特别炎热、寒冷的地方使用，即周围环境温度有可能超出仪表的工作要求时，建议在液位仪周围加设防高、低温装置。
