NZ5740系列四路数显表 针对现场温度、压力、液位、速度等各种信号进行采集、显示、控制、远传、通讯、打印等处理，构成数字采集系统及控制系统。
• 四屏LED数码显示。
• 可同时检测4路测量信号，各输入通道测量信号互不干扰。
• 具备36种信号输入功能，各通道可同时输入不同的信号类型；0.2％级测量精度。
• 可带8路分别报警输出功能或4路分别变送输出功能。
• 支持RS485、RS232串行接口，采用标准MODBUS RTU通讯协议。
• 仪表可带RS232C打印功能，具有手动打印、定时打印、报警打印功能。
• 带DC24V馈电输出，为现场变送器配电。
• 输入、输出、电源、通讯相互之间采用光电隔离技术。
• 参数设定密码锁定，参数设置断电永久保存，具备参数恢复出厂设定功能。
| 仪表选型 |
|
NZ5740□-□-□/□/□/□( )-□-( ) 4回路 ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ |
| ①规格尺寸 | ②输入分度号 | ||
| 代码 | 宽*高*深 | 代码 | 分度号（测量范围） |
|
A B C |
160*80*136mm（横式） 80*160*136mm（竖式） 96*96*136mm（方式） |
00 01 02 03 04 05 06 07 08 09 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 55 56 |
热电偶B(400～1800℃) 热电偶S(0～1600℃) 热电偶K(0～1300℃) 热电偶E分度(0～1000℃) 热电偶T分度(-200.0～400.0℃) 热电偶J分度(0～1200℃) 热电偶R分度(0～1600℃) 热电偶N分度(0～1300℃) 热电偶F2分度(700～2000℃) 热电偶Wre3-25分度(0～2300℃) 热电偶Wre5-26分度(0～2300℃) 热电阻CU50(-50.0～150.0℃) 热电阻CU53(-50.0～150.0℃) 热电阻CU100(-50.0～150.0℃) 热电阻PT100(-200.0～650.0℃) 热电阻BA1(-200.0.0～600.0℃) 热电阻BA2（-200.0～600.0℃） 线性电阻0～400Ω(-1999～9999) 远传电阻0-350Ω (-1999～9999) 远传电阻30-350Ω (-1999～9999) 0～20mV (-1999～9999) 0～40mV (-1999～9999) 0～100mV (-1999～9999) -20～20mV (-1999～9999) -100～100mV (-1999～9999) 0～20mA (-1999～9999) 0～10mA (-1999～9999) 4～20mA (-1999～9999) 0～5V (-1999～9999) 1～5V (-1999～9999) -5～5V (-1999～9999) 0～10V (-1999～9999)(不可切换) 0～10mA开方 (-1999～9999) 4～20mA开方 (-1999～9999) 0～5V开方 (-1999～9999) 1～5V开方 (-1999～9999) 全切换 特殊规格 |
| ③变送输出 | |||
| 代码 | 输出类型（输出方式） | ||
|
X 0 1 2 3 4 5 00 01 02 03 04 05 8 |
无输出 4-20mA(统一变送) 1-5V(统一变送) 0-10mA(统一变送) 0-5V(统一变送) 0-20mA(统一变送) 0-10V(统一变送) 4-20mA(分别变送) 1-5V(分别变送) 0-10mA(分别变送) 0-5V(分别变送) 0-20mA(分别变送) 0-10V(分别变送) 特殊规格 |
||
| ④报警输出（继电器接点输出） | |||
| 代码 | 报警通道 | ||
|
X 1 2 |
无输出 统一报警 分别报警 |
||
| ⑤通讯输出 | |||
| 代码 | 通讯接口（通讯协议） | ||
|
X |
无输出 RS-485通迅接口（Modbus） RS232通迅接口（Modbus） RS232C打印接口 |
||
| ⑥馈电输出 | |||
| 代码 | 馈电输出（输出电压） | ||
|
X 1P 2P |
无输出 1路馈电输出 2路馈电输出 如“2P（12/24）” 表示第一路12V，第二路24V馈电输出。 |
||
| ⑦供电电源 | |||
| 代码 | 电压范围 | ||
|
A D |
AC100-240V(50/60Hz) DC 20-29V |
||
| ⑧备注(无可省略) | |||
| 备注： |
|
1、选型时请根据接线图来选择功能，由于尺寸小的仪表接线端子少带不了全功能，有的功能在同组端子上只能选择其中一种功能。 2、NZ5740C型仪表同时带变送和报警输出时，报警只能带4个。 3、在写型号时必须完整，没有选到的功能项不能省略，必须用“X”补上。 例1：NZ5740A-27-00/X/D1/X-A(4～20mA分别变送输出)。 例2：NZ5740A-14-X/2/X/1PX-A(分别报警输出)。 |

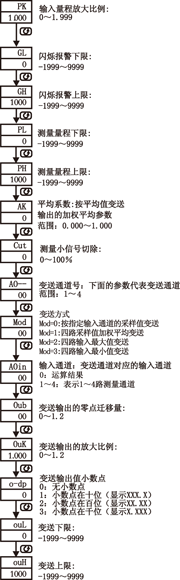

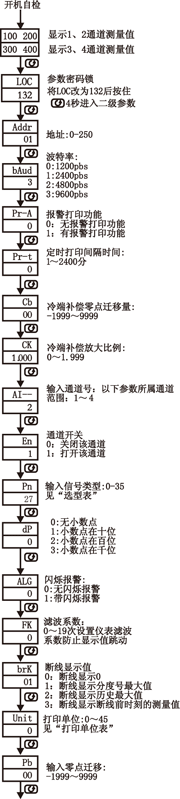

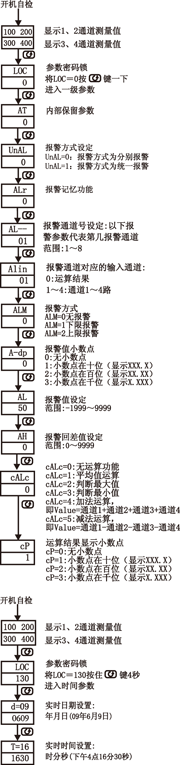

参数功能：
注：以上参数为仪表全部参数，如果不是全功能仪表，则未选功能所对应的参数将不予显示。
仪表接线图：
注：
1、上述接线图中在同一组端子标有不同功能的，只能选择其中一种功能。如RS485和RS232在同一组接线端子上，只能选择一种。
2、统一变送输出的接线端子在1号输出端子上。
