NZ5100系列单路数显表



NZ5100系列单路数显表 针对现场温度、压力、液位、速度等各种信号进行采集、显示、控制、远传、通讯、打印等处理，构成数字采集系统及控制系统，广泛运用于电力、石化、冶金、轻工、制药、航空等诸多领域。

• 单路输入，双屏LED数码显示，且带有光柱模拟指示功能（0～100％）。
• 具备36种信号输入功能，可任意选择输入信号类型；0.2％级测量精度。
• 热电阻\热电偶信号分辨率可切换：1℃或0.1℃。
• 具备“上下限报警”、“延迟报警”、“断线报警”、“闪烁报警”等报警功能，带LED报警灯指示。
• 具有电压、电流变送输出信号可选。
• 支持RS485、RS232串行接口，采用标准MODBUS RTU通讯协议。
• 仪表可带RS232C打印功能，具有手动打印、定时打印、报警打印等功能。
• 带DC24V馈电输出，为现场变送器配电。
• 输入、输出、电源、通讯相互之间采用光电隔离技术。
• 具备多种外形尺寸及样式供用户选择。
• 参数设定密码锁定、参数设置断电永久保存，具备参数恢复出厂设定功能。

选型表：


NZ5100 □ - □ - □ / □ / □ / □ / □ ( )- □ -( )        ①   ②   ③   ④   ⑤   ⑥   ⑦      ⑧   ⑨

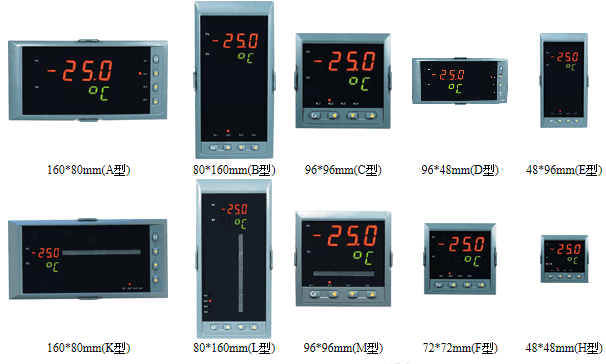

① 规格尺寸		② 输入分度号
代码	宽 * 高 * 深	代码	分度号（测量范围）
A B C D E F H K L M	160*80* 110mm （横式） 80*160* 110mm （竖式） 96*96* 110mm （方式） 96*48* 110mm （横式） 48*96* 110mm （竖式） 72*72* 110mm （方式） 48*48* 110mm （方式） 160*80* 110mm （横式 / 光柱） 80*160* 110mm （竖式 / 光柱） 96*96* 110mm （方式 / 光柱）	00 01 02 03 04 05 06 07 08 09 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 55 56	热电偶 B(400 ～ 1800℃) 热电偶 S(0 ～ 1600℃) 热电偶 K(0 ～ 1300℃) 热电偶 E 分度 (0 ～ 1000℃) 热电偶 T 分度 (-200.0 ～ 400.0℃) 热电偶 J 分度 (0 ～ 1200℃) 热电偶 R 分度 (0 ～ 1600℃) 热电偶 N 分度 (0 ～ 1300℃) 热电偶 F2 分度 (700 ～ 2000℃) 热电偶 Wre3-25 分度 (0 ～ 2300℃) 热电偶 Wre5-26 分度 (0 ～ 2300℃) 热电阻 CU50(-50.0 ～ 150.0℃) 热电阻 CU53(-50.0 ～ 150.0℃) 热电阻 CU100(-50.0 ～ 150.0℃) 热电阻 PT100(-200.0 ～ 650.0℃) 热电阻 BA1(-200.0.0 ～ 600.0℃) 热电阻 BA2 （ -200.0 ～ 600.0℃ ） 线性电阻 0 ～ 400Ω(-1999 ～ 9999) 远传电阻 0-350Ω (-1999 ～ 9999) 远传电阻 30-350Ω (-1999 ～ 9999) 0 ～ 20mV (-1999 ～ 9999) 0 ～ 40mV (-1999 ～ 9999) 0 ～ 100mV (-1999 ～ 9999) -20 ～ 20mV (-1999 ～ 9999) -100 ～ 100mV (-1999 ～ 9999) 0 ～ 20mA (-1999 ～ 9999) 0 ～ 10mA (-1999 ～ 9999) 4 ～ 20mA (-1999 ～ 9999) 0 ～ 5V (-1999 ～ 9999) 1 ～ 5V (-1999 ～ 9999) -5 ～ 5V (-1999 ～ 9999) 0 ～ 10V (-1999 ～ 9999)( 不可切换 ) 0 ～ 10mA 开方 (-1999 ～ 9999) 4 ～ 20mA 开方 (-1999 ～ 9999) 0 ～ 5V 开方 (-1999 ～ 9999) 1 ～ 5V 开方 (-1999 ～ 9999) 全切换 特殊规格
③ 变送输出 1 （ OUT1 ）
代码	输出类型（负载电阻 RL ）
X 0 1 2 3 4 5 8	无输出 4-20mA(RL≤600Ω) 1-5V(RL≥250KΩ) 0-10mA(RL≤1.2KΩ) 0-5V(RL≥250KΩ) 0-20mA(RL≤600Ω) 0-10V(RL≥4KΩ) 特殊规格
④ 变送输出 2 （ OUT2 ）
代码	输出类型（负载电阻 RL ）
X 0 1 2 3 4 5 8	无输出 4-20mA(RL≤600Ω) 1-5V(RL≥250KΩ) 0-10mA(RL≤1.2KΩ) 0-5V(RL≥250KΩ) 0-20mA(RL≤600Ω) 0-10V(RL≥4KΩ) 特殊规格
⑤ 报警（继电器接点输出）
代码	报警限数
X 1 2 3 4	无输出 1 限报警 2 限报警 3 限报警 4 限报警
⑥ 通讯输出
代码	通讯接口（通讯协议）
X D1 D2 D3	无通讯输出 RS-485 通迅接口（ Modbus ） RS232 通迅接口（ Modbus ） RS232C 打印接口
⑦ 馈电输出
代码	馈电输出（输出电压）
X 1P 2P	无输出 1 路馈电输出 2 路馈电输出 如 “2P （ 12/24 ） ” 表示第一路 12V ， 第二路 24V 馈电输出。
⑧ 供电电源
代码	电压范围
A D	AC/DC 100-240V (50/60Hz) DC 20-29V
⑨ 备注
无备注可省略

备注：

1 、选型时请根据接线图来选择功能，由于尺寸小的仪表接线端子少带不了全功能，有的功能在同组端子上只能选择其中一种功能。 2 、规格尺寸为 F 型的仪表不带 RS 232C 打印接口 ,H 型的仪表不带 RS232 通讯接口和 RS 232C 打印接口。 3 、规格尺寸为 D 、 E 型的仪表，接线端子 25~36 间如有带报警功能，继电器触点容量为 AC125V/ 0.5A 、 DC24V/ 0.5A ，规格尺寸为 H 型的仪表继电器容量一样，其它规格尺寸的仪表继电器触点容量为 AC220V/ 2A 、 DC24V/ 2A 。 4 、在写型号时必须完整，没有选到的功能项不能省略 , 必须用 “X” 补上。 例 1 ： NZ5100A -55-0/X/2/D1/1P(24)-A

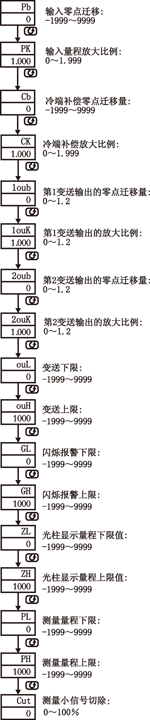

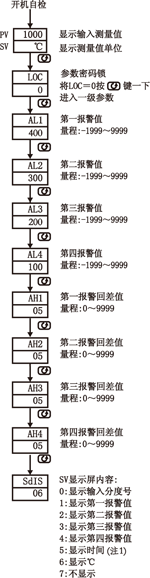

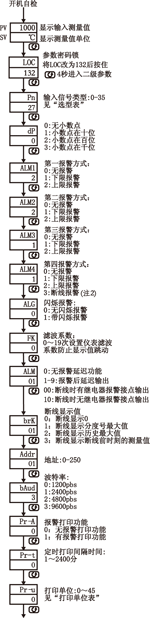

参数功能：






★注：以上参数为仪表全部参数，如果不是全功能仪表，则未选功能所对应的参数将不予显示。
例如：
注1：SV屏显示“时间”有打印功能打开时才显示。
注2：第四报警方式的“断线报警”客户有要求时才开放。

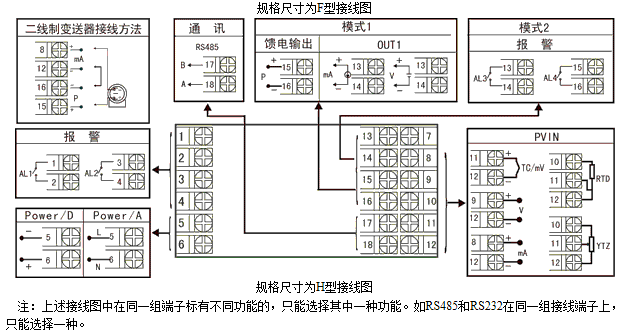

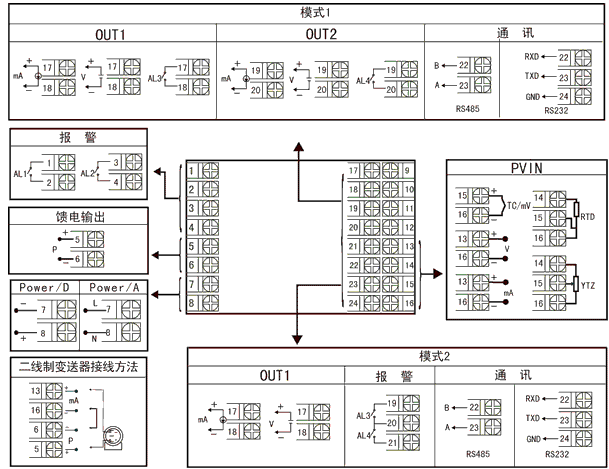

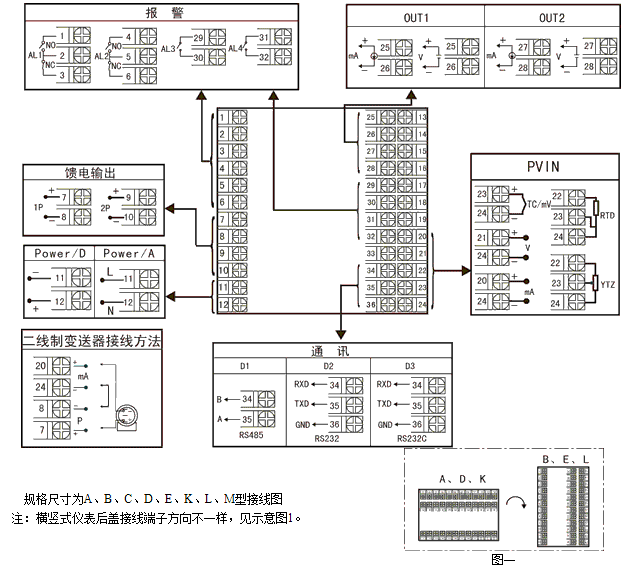

仪表接线图：
