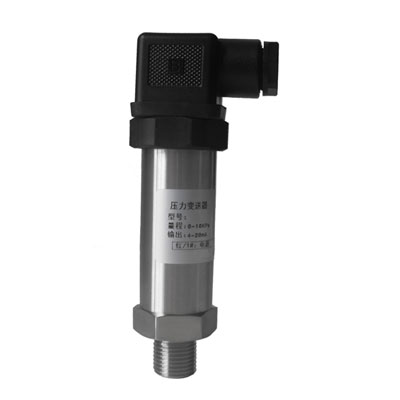

NZ201小巧型压力变送器

一、产品概述

NZ201小巧型压力变送器采用带不锈钢隔离膜的压力传感器作为信号测量元件，并经过计算机自动测试，用激光调阻工艺进行了宽温度范围的零点和温度性能补偿。信号处理电路位于不锈钢壳体内，将传感器信号转换为标准输出信号。整个产品经过了元器件、半成品及成品的严格测试及老化筛选，性能稳定可靠。该产品以其优良的可靠性、灵活性和多样性，广泛应用于石油、化工、冶金、电力、水文等工业过程现场的压力测量和控制中。

二、产品特点


• 全不锈钢结构
• 多种结构可选择
• 体积小巧，易于安装
• 标准螺纹引压测量方式
• 表压、绝压、密封表压
• 激光调阻补偿零点和温度性能
• 高可靠性和稳定性
• 输出信号形式多样
• 恒流源供电
• 反极性保护和瞬间过电流过电压保护，符合 EMI 防护要求

三、性能参数

测量范围： -0.1 … 0 ～ 0.01 … 100MPa
过     载： 2-10 倍满量程压力
压力类型：压或绝压或密封表压型
精 确 度：± 0.25%FS( 典型 ) ，± 0.5%FS( 最大 )   （扩散硅）
稳 定 性：± 0.1%FS/ 年 ( 典型 ) ，   ± 0.2%FS/ 年 ( 最大 )
零点漂移：± 0.03%FS/ ℃ ( ≤ 100kPa) ， ± 0.02%FS/ ℃ ( ＞ 100kPa)
满度漂移：± 0.03%FS/ ℃ ( ≤ 100kPa) ，± 0.02%FS/ ℃ ( ＞ 100kPa)
介质温度： -30 ℃～ 85 ℃， -30 ～ 150 ℃
贮存温度： -40 ℃～ 120 ℃
供电电源： 10 ～ 36VDC( 推荐 24VDC)
输出信号： 4 ～ 20mADC ， 0/1 ～ 5/10VDC （非标定制）
负载电阻：≤ (U-15)/0.02 Ω ，≤ (U-15)/0.02 Ω ，   ＞ 5k
过程连接： M20 × 1.5 外螺纹； M27 × 2 外螺纹；卡箍连接   （其他可定制）
外壳防护：电缆线和接插件连接均为 IP65
稳 定 性：≤ 0.2%FS/ 年

四、选型指南
