NZ-XSR70B高精度便携式巡检记录仪

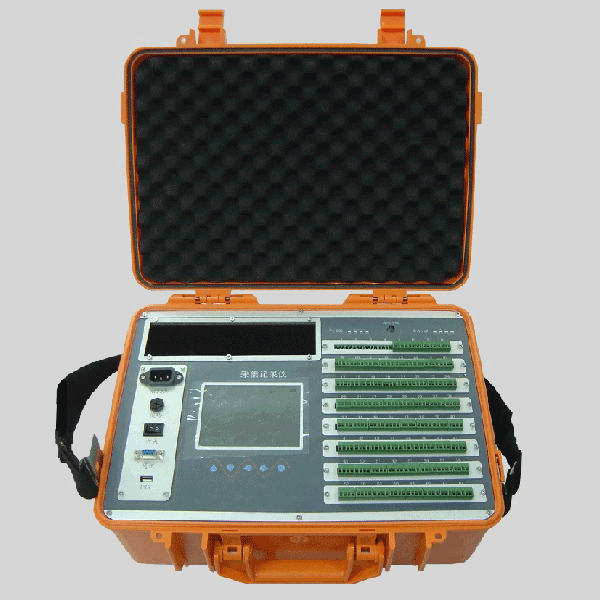

NZ-XSR70B高精度便携式巡检记录仪即NZ-XSR70B高精度便携式液晶巡检无纸记录仪,由真彩TFT液晶屏、按键、ARM微处理器为核心的主板、主电源、外供变送器电源、智能通道板、大容量FLASH等构成。



1.NZ-XSR70B高精度便携式巡检记录仪-特点:

• 可配备不同类型的智能通道板，根据应用要求选择
• 内置大容量FLASH，可通过U盘快速将FLASH中的数据转储到计算机中。内置的FLASH的容量为64M，8通道时若1秒记录一次可记录1040小时，20秒记录一次可记录8650天。最快1秒记录一次所有通道的数据，记录间隔在1秒-50秒间自由设定，(超过50秒时可选1分钟，5分钟，10分钟，30分钟，60分钟)。非循环和循环两种记录方式。
• 数字显示画面、棒图显示画面、实时曲线画面、追忆曲线画面
• 追忆曲线读数光标功能
• 测量、显示、记录精度±0.05%F·S,可组态8点报警功能

2.NZ-XSR70B高精度便携式巡检记录仪-选型表:


■ 便携式机箱、 5 英寸 320 × 234 分辨率 TFT 彩色液晶屏

■ 0.05 级精度，测控周期每通道 0.2 秒，巡回检测方式

■ 8 ～ 64 通道输入

■ 内存 64Mb



内容	代码说明
	NZ-XSR70B/	8 ～ 64 通道输入； 0.05 级显示精度；测控速度(0.2 秒×通道数）； 64Mb 记录内存
外形尺寸			宽430*深320*高160 ；便携式
面板规格				5.0 英寸 TFT 彩色液晶屏（分辨率： 320 × 234 点）
通道数				8 ～ 64	8～64 通道可选；8 通道为标准配置，在此基础上增加通道单独计费；

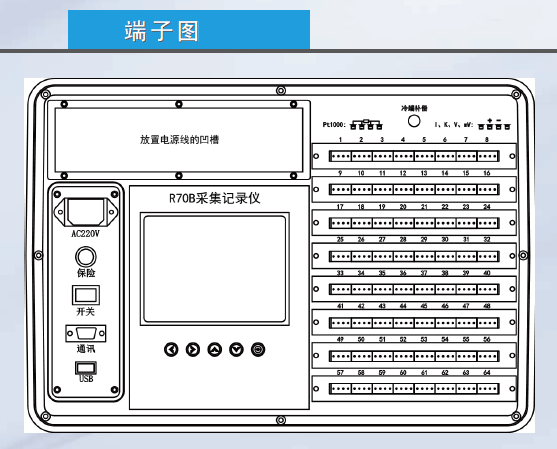

输入信号 （订货时需要注明各个通道的输入信号）					R	热电阻 Pt100、Pt1000（订货时需注明是 Pt100或Pt1000）, 四线制测量
					E	热电偶 K、S、N、E、J
					I	直流电流(4-20)mA 、(0-10)mA 、(0-20)mA
					V	直流电压(0-5)V 、(1-5)V 、(0-10)V
					M	mV 信号 (-19.999~45.000)mV 、(-199.99~450.00)mV
通讯（选件）（通讯速率： 2400、4800、9600、19200 ）（通讯地址： 0-99)						S1	TC ASC Ⅱ协议 RS232
						S2	TC ASC Ⅱ协议 RS485
USB 转储接口							USB	选择此配件时，必须选配 U 盘
电源规格								V0	100-240V AC 50/60 Hz

3.NZ-XSR70B高精度便携式巡检记录仪-技术规格:

3.1显示

•320×234分辨力，视域尺寸103×79(mm)
•数字显示画面、棒图显示画面、实时曲线画面、追忆曲线画面共四个基本画面
•基本误差小于±0.05%F·S，数字显示范围-19999~45000
•实时曲线记录间隔1秒~60秒，对应整屏曲线时间300秒~300分
•追忆曲线记录间隔从1秒到50秒连续可设超过50秒时可选1分钟，5分钟，10分钟，30分钟，60分钟。可选择循环或非循环两种记录方式

3.2输入信号

输入类型包括铂电阻(4线制)、热电偶、直流mV、直流电压和直流电流。
毫伏：可接受-19.999mV~45.000mV和-199.99mV~450.00mV二档信号
热电阻：接受pt100或pt1000传感器，需订货时说明。
接受K、S、N、E、J五种热电偶传感器，测量分辨率0.1℃。
电压：接受1V~5V、0V~5V、0V~10V信号，输入阻抗﹥200K。
电流：接受4mA~20mA、0mA~10mA、0mA~20mA信号。

3.3报警输出

•继电器输出：触点容量220VAC，3A，阻性负载
共用2点报警

3.4外供电源

•24VDC电源：用于给变送器供电，负载能力≧200mA

3.5通讯接口(选择功能)

•光电隔离
•RS232、RS485标准，在订货时注明
•通讯速率9600，19200，57600，115200通过设定选择
•配套测试软件，提供组态软件和应用软件技术支持

3.6电源条件

•220VAC供电的仪表：220V±10%，功耗小于15VA
•注：实际功耗与仪表总通道数有关

3.7环境

•工作温度范围：0℃~50℃
•储藏温度范围：-20℃~60℃
•工作湿度范围:低于85%RH
