NZ-XSD3系列3通道数显仪表







NZ-XSD3系列3通道数显仪表 为 3 路测量输入， 3 路独立显示；与各类模拟量输出的传感器、变送器配合，完成温度、压力、流量、液位、成分及力和位移等物理量的测量、变换、显示、传送、记录和控制。

特别适合：

• 通道之间相互关连，需要加、减、比较等运算的应用
• 缩小测量控制仪表的尺寸
• 降低设备成本

主要特点：

• 误差小于 0.2%F . S ，并具备调校、数字滤波功能，可帮助减小传感器、变送器的误差，有效提高系统的测量、控制精度
• 适用于电压、电流、热电阻、热电偶、 mV 、电位器、远传压力表等信号类型
• 最多可达 3 点报警输出，报警灵敏度独立设定。具备延时报警功能，有效防止干扰等原因造成误报。每个报警点可通过设定分配到指定通道。
• 1 路变送输出可将测量、变换后的显示值以标准电流、电压形式输出供其它设备使用。
• 全透明、高速、高效的网络化通信接口，实现计算机与仪表间完全的数据传送和控制。独有的控制权转移功能使计算机可以直接控制仪表的报警输出和变送输出。读取一次测量数据的时间小于 10ms提供测试软件，组态软件和应用软件技术支持
• 具备带硬件时钟的打印接口和打印单元，实现手动、定时、报警打印功能，如果选配智能打印单元，可实现多台仪表共用一台打印机
• 1″~12″大屏显示



NZ-XSD3系列3通道数显仪表-选型表：



■ 3 路测量输入， 3 路独立显示。

■ 0.2 级精度，测控速度 0.6 秒（0.2 秒× 3 通道）。

■ 3 路测量信号的平均值、较大值、较小值运算和比较功能。

■ 最多 3 点报警输出，可设置为 3 个通道测量值或运算值的上、下限。

■ 1 路变送输出，可设置为某 1 个通道的测量值或运算值。



内容

代码说明

NZ-XSD3/

3 通道输入； 0.2 级测量精度；测控速度 0.6 秒（0.2 秒 / 通道）

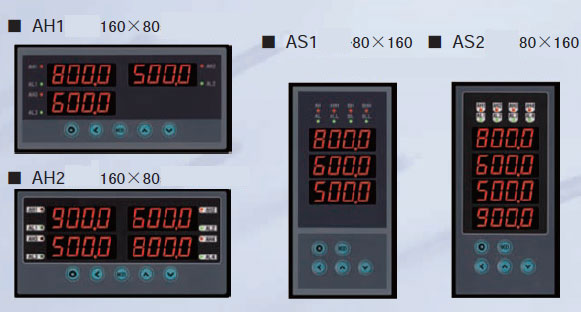

外形尺寸

AH

160 × 80 × 125 开孔尺寸： 152 × 76

AS

80 × 160 × 125 开孔尺寸： 76 × 152

面板规格(2 为选件 )

1

基本型 3 × 4 位 LED

2

功能型 3 × 4 位 LED + 4 位 LED （运算值显示）

顺序表示 3 个通道输入信号（其它输入信号，订货时说明）

E

E

E

热电偶（K/S/R/B/N/E/J/T ）；

R

R

R

热电阻（Pt100/Cu100/Cu50/BA1/BA2/G53 ）；

I

I

I

直流电流（4～20）mA 、（0～10）mA 、（0～20）mA ；

V

V

V

直流电压（0～5）V 、（1～5）V 、（0～10）V ；

W

W

W

电位器（500 Ω～ 10K Ω）

报警（选件）

T1～3

1～3 点报警 (250V AC/3A ，阻性负载 ) 。

变送 （选件）（分辨率： 1/3000 ；负载能力： 600 Ω）

A1

电流输出（4～20）mA 、（0～10）mA 、（0～20）mA

A2

电压输出（1～5）V 、（0～5）V

A3

电压输出（0～10）V

A4

电压输出（-5V～+5V）

A5

电压输出（-10V～+10V）

外供电源（选件）

B1

24V ± 5% 50mA 以下

B1G

24V ± 5% 100mA 以下

B2

12V ± 5% 50mA 以下

B2G

12V ± 5% 100mA 以下

通讯（选件）（通讯速率： 2400 、 4800 、 9600 、 19200 ）（通讯地址： 0～99）

S1

TC ASCII 协议 RS232

S2

TC ASCII 协议 RS485

M1

Modbus-RTU 协议 RS232

M2

Modbus-RTU 协议 RS485

打印接口（选件）

P

电源规格

V0

100-240V AC 50/60 Hz

V1

10-24V AC 50/60 Hz ；10-24V DC

注：1、标准信号及量程列表



输入信号类型		量程范围	输入信号类型		量程范围
电压	0~5VDC	-1999~9999	电流	4~20mA	-1999~9999
	1~5VDC			0~10mA
				0~20mA
热电阻	Pt100	-200.0~ 400. 0 ℃	热电偶	K	0~ 1350 ℃
	Cu100	-50.0~ 150.0 ℃		S	0~ 1750 ℃
	Cu50	-50.0~ 150.0 ℃		R	0~ 1750 ℃
	BA1	-200.0~ 650.0 ℃		B	250~ 1800 ℃
	BA2	-200.0~ 400.0 ℃		E	0~ 700 ℃
	G53	-50.0~ 150.0 ℃		J	0~ 920 ℃
				T	0~ 400 ℃
				N	0~ 1300 ℃

基本技术规格:

• 电 源：

220VAC供电的仪表： 220V ± 10% ，功耗小于 7VA ；
24V DC 供电的仪表： 24V ± 10% ，功耗小于 5VA ；
12V DC 供电的仪表： 10V~20V ，功耗小于 5VA
其它电源规格以随机说明书为准

• 工作环境： 0 ℃ ~50 ℃，湿度低于 90%R . H 宽温范围的仪表需在订货时注明
• 显示范围： -1999~9999 ，小数点位置可设定
• 显示分辨力： 1/10000

• 输入信号类型：电压、电流、热电阻、热电偶、 mV 、电位器、 远传压力表 7 种，其中

电 压： 1V~5V DC ， 0V~5V DC 可通过设定选择
电 流： 4mA~20mA ， 0mA~10mA ， 0mA~20mA 可通过设定选择
热电阻： Pt100 ， Cu100 ， Cu50 ， BA1 ， BA2 ， G53
可通过设定选择
热电偶： K ， S ， R ， B ， N ， E ， J ， T 可通过设定选择
其它输入信号或分度号需在订货时注明

• 基本误差：小于± 0.2%F . S
• 测量分辨力： 1/60000 ， 16 位 A/D 转换器
• 测量控制周期：通道数× 0.2 秒

选配件技术规格:

• 报警输出
• 10 种报警方式，通过设定选择。延时报警功能
• 继电器输出：触点容量 220V AC ， 3A
• OC 门输出（订货时注明）：电压小于 30V ，电流小于 50mA
• 变送输出
• 光电隔离
• 4mA~20mA ， 0mA~10mA ， 0mA~20mA 直流电流输出，通过设定选择。负载能力大于 600Ω
• 1V~5V ， 0V~5V ， 0V~10V 直流电压输出，需订货时注明
• 输出分辨力： 1/3000 （内部分辨率 1/4000 ）;误差小于± 0.2% F . S
• 通信接口
• 光电隔离
• RS232 、 RS485 标准，在订货时注明
• 仪表地址 0~99 可设定
• 通信速率 2400 、 4800 、 9600 、 19200 通过设定选择，低于 2400 的速率需在订货时注明
• 仪表收到计算机命令到发出相应数据的回答延迟：以“#”为定界符的命令，回答延迟小于500μs；其它命令的回答延迟小于100ms
• 配套测试软件，提供组态软件和应用软件技术支持
• 打印接口及打印单元
• 内置硬件时钟，停电不影响走时，自动调整闰年，大、小月
• 手动，手动 + 定时，手动 + 定时 + 报警三种打印方式通过设置选择
• 打印内容：时间（年、月、日、时、分），报警状态，测量值，

工程量单位:

• 1 台打印单元只能接 1 台仪表，需要 1 台打印单元配接多台仪表时，需选用智能打印单元
• 打印单元为 16 列字符型微型打印机，供电方式与仪表相同，特殊的打印要求可在订货时注明
• 外供电源
• 普通电源：用于给变送器供电，输出值与标称值的误差小于± 5% ，负载能力大于 50mA
• 精密电源：用于给压力、荷重等传感器供电，输出值与标称值的误差小于 0.2% ，负载能力大于 40mA
• 24V DC ， 12V DC ， 5V DC 或其它规格，需在订货时注明
