NZ-MMB1.0信号发生器即万用表伴侣

NZ-MMB1.0是一种信号发生器又叫万用表伴侣，该信号发生器是用电池供电或外部AC/DC电源适配器供电的手持式高精度信号源；

可用于输出各种规格的工业信号，请参阅下面 表1：“输出功能汇总”。

详细资料点击下载:

	NZ-MMB快速入门V1.1		NZ-MMB用户手册V1.1
	NZ-MMB与通讯转换器的推荐安装方式示意图
	红外-RS485通讯转换器用户手册V1.0（包含通讯协议）

除了【表1】中的功能以外，MMB信号发生器还具有以下特点和功能：

◆ 自动电源切换：可通过接通外部AC/DC电源适配器持续工作，无外接电源时，使用电池供电（4节1.5V AA电池）。
◆ 电池电量监测：实时监测电池供电并提示用户当前电量。
◆ 保存常用输出：可存储和读取多达64组常用输出。
◆ 多信息液晶显示：含有输出值、信号类型、电源信息、内存信息等各种提示内容；上下双排显示方便设置和调用常用输出值。
◆ 组合按键：不仅可通过数字键键入输出值，还可以通过方向键实现方便的输出值调整。
◆ 红外通讯 ※：通过红外隔离转换器与计算机实现双向通讯，轻松实现仪表的校准、设置和输出等各种功能。（※ 红外通讯适配器需要单独购买）

NZ-MMB信号发生器即万用表伴侣-标准设备列表:

以下列表及【图3.1】所示的设备均包括在您的整套NZ-MMB信号发生器即万用表伴侣及其相关配件的产品包装内：

◆  MMB信号发生器即万用表伴侣 主机： 1台
◆  AC/DC电源适配器： 1只 ※ 型号：MPC-DK-9.5V
◆  表 笔 线： 3支 型号：黑色 MPC100AB 2只 （长度1.1米） 红色 MPC100AR 1只
◆  表 笔 夹： 3只 型号：黑色 MPC103AB 2只 红色 MPC103AR 1只
◆  电 池： 4节AA电池（1.5V）
◆  用 户 手 册： 1本
◆  快 速 入 门： 1份
◆  CD-ROM： 1张 （内含：用户手册等说明的电子文档）
◆  冷端传感器： 1只 ※ 型号：MPC101A
◆  红外-RS485通讯转换器： 1只 ※ 型号：MPC485IR104A

（※ 配件需要单独购买，具体使用说明请参照本用户手册及其单独的用户手册）

 NZ-MMB信号发生器即万用表伴侣-技术指标:

◆ 电 源： 4节AA（5号，1.5V）电池 以及直流供电：通过电源适配器MPC-DK-9.5V接220V AC
◆ 显 示： 双排5位段式液晶，带各种指示符号，白色背光
◆ 工作环境： 温度0℃~50℃，湿度≤80%R·H，无结露
◆ 储存环境： 温度-25℃~60℃，湿度≤90%R·H，无结露
◆ 工作海拔： ≤2000米
◆ 震动冲击： 随机性2g，5~500Hz（1米以下测试）
◆ 校准周期： 为保证精度，推荐校准周期为一年
◆ 预热时间： 推荐开机预热时间15分钟

◆ 仪表功耗： 功耗与输出信号类型及负载大小有关
使用4节标准AA 1.5V碱性电池供电：
24V DC/1kΩ负载时，4节1.5V AA碱性电池使用时间大约4小时
5V DC/10kΩ负载时，4节1.5V AA碱性电池使用时间大约21小时

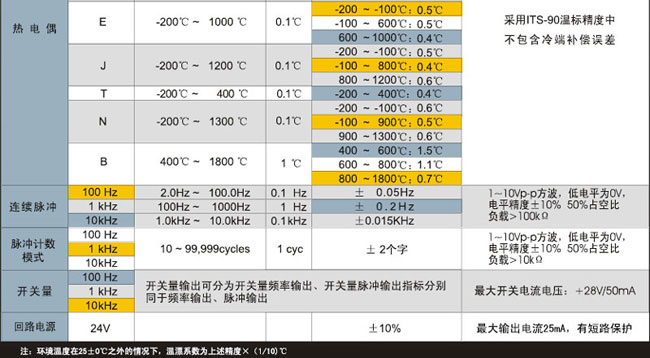

◆ 输出精度： 见下表（应最少预热10分钟后使用）
（使用高精度设备对MMB进行校准时,环境温度应该控制在25±5℃，相对湿度35%~75% R·H，且预热20分钟以上）

注1：环境温度在25±10℃之外的情况下，温漂系数为上述精度×(1/10)℃ 。
注2：电阻输出功能由于采用电子合成电阻的原理，因此，在向非恒流（4线制）、非双恒流（3线制）方式进行测量的仪器仪表提供电阻信号时，可能会导致测量仪器仪表显示波动大于使用物理电阻进行测量时的波动。此现象同于国外同类产品。
注3：电阻输出功能在向非恒流（4线制）方式进行测量的仪器仪表提供电阻信号时，精度说明、相关的接线方法和注意事项请参照使用说明书【4.4接线说明】及【6.3.8 输出电阻】中的描述。

NZ-MMB信号发生器即万用表伴侣-使用安全须知：

为了避免触电、伤害、损坏MMB或其它设备，请严格遵守所有设备安全规程！

◆ 必须依照本用户手册（User’s Manual）的规定使用MMB信号发生器。
◆ 使用前先检查MMB，如果MMB信号发生器已经损坏，请勿使用。
◆ 使用MMB信号发生器前，请确定电池仓已关紧。
◆ 检查测试导线的连通性、绝缘是否损坏或导线金属是否裸露在外。应更换损坏的测试导线。
◆ 使用表笔等带金属触点的附件时，请勿接触金属部分。
◆ 除mA Sink档（模拟变送器输出）外，不要对输出端子施加任何电压，否则会导致仪表损坏。
◆ 切勿在端子之间或任何端子和地线（接地点）之间施加30V以上的电压。
◆ 在输入端子之间施加30V以上的电压将导致MMB的出厂认证失效，并可能导致装置永久性损坏而无法使用。
◆ 输出不同信号时，必须使用正确的插口、模式和档位。
◆ 为避免损坏被测装置，确保在连接表笔导线之前，将MMB置于正确的模式。连接时，先连接L测试探头，再连接带电的H探头。断开连接时，则先断开带电的H探头，再断开L探头。
◆ 校准时，要求使用精度满足输出要求的测量仪器或设备测量输出，且保证校准环境的温度、湿度的要求。
◆ 特别注意使用环境的要求，切勿在爆炸性的气体、蒸汽或灰尘附近使用MMB。
◆ 当仪表所在环境湿度低于30%时，请在使用MMB前采取有效的防静电措施。
◆ 在转换到另一个输出信号类型之前，必须先将输出表笔与外接的目标装置间的连接断开。
◆ 在使用mA档（Source & Sink）以及电阻档（Ω）时，切换到此类信号或从此类档位切换成其它信号时，在切换之前，必须先将电路的电源关闭。重新连接好正确的电路后，将MMB切换成对应档位接入电路，再通电使用。
◆ MMB信号发生器专用的AC/DC电源适配器型号是MPC-DK-9.5V，不得使用其它厂商的电源适配器，否则造成的使用问题和仪表损坏将导致MMB的出厂认证失效。
◆ 每台MMB需要使用单独的1只专用的AC/DC电源适配器MPC-DK-9.5V，不能使用1只AC/DC电源适配器给多台MMB供电，否则会导致仪表输出功能异常或损坏。
◆ MMB信号发生器专用的AC/DC电源适配器，只用于给MMB供电，请不要接其它负载，不要与任何发热物体放置在一起。
◆ 如果您使用的是MMB专用的AC/DC电源适配器，长时间不使用本仪表时，请拔下电源插头断开电源。实现对MMB彻底断电，避免长期通电造成MMB内部电路损坏。
◆ 在移动设备前，请先按电源键关机，断开输出表笔与目标设备的连接。如果您使用的是MMB专用的AC/DC电源适配器，请拔下电源插头断开电源。最后，拔出输出表笔线。将仪表和配件装入专用的携带箱。
◆ 不要让任何带电物体靠近输出端子，否则会造成内部电路的损坏。
◆ 不要让任何挥发性化学物质接触仪表。不要让仪表长期接触橡胶或塑料制品。小心不要让烙铁或任何其他发热物体接触到仪表。
◆ 一旦出现电池电量不足的提示，请尽快更换电池以避免可能导致的使用异常。在更换电池之前，必须先停止使用仪表。
◆ 打开电池仓更换电池之前，必须先将表笔从MMB上拆下来。
◆ MMB只使用AA（5号）1.5V的电池，请确定电池安装正确。
◆ 在清洁仪表的按键和操作面板时，如果您使用的是AC/DC电源适配器，请拔下电源插头断开电源。使用柔软，干净的布擦拭仪表的外表面。切勿使MMB内部进水。
◆ 不要拆开仪表，否则将导致MMB的出厂认证失效。
◆ 如果仪器在使用过程中开始冒烟、散发刺鼻气味，或出现任何其它异常问题，请立即按电源键关机并卸下电池。如果您使用的是MMB专用的AC/DC电源适配器，请拔下电源插头断开电源，同时断开输出表笔与目标设备的连接。然后，联系供应商检测仪表。
