• 概述:

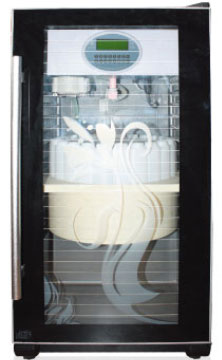

NZ-A8-24型(分采冰柜制冷固定式)自动水质采样器是用于总量控制、污染源调查及水质监测的专用环保监测仪器。它采用先进的蠕动泵取水方式,由单片机控制工作。用户可根据需要输入采样时间间隔、采样量及采样分样方式。它可在线自动完成相应的工作。配接流量传感器后,可实现污水计量、按流量比例采样的双重工作。还可与其它在线监控设备联网,进行事故报警采样、超标同步留样以及远程遥控采样。广泛应用于工矿企业排污监测,高等院校环境科研以及环保部门推行总量控制和监测站开展污染源调查等工作的必备仪器之一。
• 主要性能指标
1. 采样控制:
* 时间控制采样:相同时间间隔 (1 分钟 -9999 分钟任意设定,增量一分钟 ) 。
* 流量计控制采样:专用流量计控制采样。
* 输出脉冲的在线监测仪器控制采样 :1-9999 个脉冲任意设定,增量一个脉冲。输出脉冲应为 5V- 15V 正脉冲。
2. 采样方式:
定时采样 / 定量采样 / 定流采样 / 等比例采样 / 混合采样 / 平行采样 / 标准采样 / 脉冲采样
3. 采样量: 50 - 1000 ml 任意设定
4. 采样量误差:± 8%
5. 采样重复精度:± 5ml
6. 垂直采样高度: 8 米
7. 水平采样距离: 50 米,具有采样管自动冲洗功能。
8. 系统时钟时间控制误差 : △ 1 ≤ 0.1% 及△ 24 ≤ 30S
9. 管路系统气密性 : ≤ -0.05MPa
10. 平均无故障连续运行时间 (MTBF): ≥ 1440h/ 次
11. 绝缘阻抗 :>20M Ω
12. 储水容器:一个 1000ml 聚乙烯集水瓶, 24 个 1000ml 聚乙烯储水瓶。
13. 水样储存温度: 0 – 8 ℃可调,温控误差:± 2 ℃
14. 全部中文菜单,人机对话方式,需要人为干预的时候有中文提示。
15. 软件密码锁,可以保护仪器内设置的程序不被修改。
16. 可以存储 10 个采样程序。配接流量计后 , 采样器可以存储 256 组流量数据(包括日期、时间、瞬时流量和累计流量),采用循环更新的方式。
17. 同步留样功能 : 在线 COD 等检测仪器监测的样品超标的同时采样器已经留样 , 可与在线监测同步。
18. 按流量比例采样时,每一次采样的时间都存入仪器内,可以事后查看。用户可以根据这些时间,画出污水流量与污染物浓度关系图。
19. 仪器配置 RS232 接口,可由外部控制采样,并输出所采样品的时间,流量参数。还可与其它在线监控设备联网进行事故报警采样,超标留样。
20. 工作环境温度: 0 ℃ 至 +50 ℃。
21. 电源: AC220V ± 10% 。
22. 外形尺寸: 510mm ´ 510mm ´ 950mm ( 长 ´ 宽 ´ 高 ) 。
22. 重量: 56Kg
23. 等比例采样误差:优于± 5%
24. 流量: 3.4L/min( 吸程为 3m 时); 2.2/min (吸程为 6m 时)
蠕动泵 | 泵管内径 | 10mm 高强度硅胶管 |
水管长度 | 8m (标准配置); 5-50m (特殊定制) | |
泵体结构 | 增强工程塑料,快速拆装模块组合,电机轴、泵管滚轮架为不锈钢材质 | |
垂直采样高度 | 8m | |
采样精度 | ±5ml ,等比例采样误差优于 ±5% 。 | |
水平距离 | 50m | |
抽水速度 | 优于 3700ml/min | |
软件 功能 |
采样方式 | 定时采样/定量采样/定流采样/等比例采样/混合采样/平行采样/标准采样/脉冲采样 |
留样方式 | 超标留样:按在线仪器给出的超标信号自动同步留存超标水样。 远程控制留样:远程计算机发出各种采样指令采集水样并留样。 |
|
采样功能 | 采样器时间设置范围:相同或不同时间间隔 1-9999 分钟任意设定。 采样量设置范围: 50-1000ml ,增量 1ml 。 每次采样前后自动反吹清洗采样管路系统, 1-2 次任意设定。 |
|
软件功能 | 具有门禁系统 软件密码锁,可以保护仪器内设置的程序不被非专业人员修改。 蠕动泵、分配器电机过载保护及报警。 掉电保护功能:突然断电时,所存数据不丢失,采用循环更新的方式,能够方便的通过显示屏查看存储的数据。 |
|
输入输出接口 | 可接收脉冲信号,具有 RS232 (或 RS485 )接口,可通过有线或无线方式将存储的数据上传。位于管理中枢的上位机也可对采样器实行远程在线控制,发出各种采样指令采集水样。 支持 CDMA 、 GPRS 及宽带 ADSL 。(需另行选配) 需外接测流探头,同时具备流量计功能。 |
|
操作界面 | 大屏幕( 2.8TFT 彩色)液晶显示屏,嵌入式单片机控制系统。 全部中文菜单,人机对话方式,需要人为输入数据或选项时均有中文提示。 |
|
其它 参数 |
仪器类型 | 固定式分采型,即水样被分装在 24 个瓶中,分配器为自润滑、定位自锁型。 |
储水容器 | 1 个 1.2 升集水瓶位于主机背后,(可为 3 台在线监测仪器提供水样) 24 个 1 升容积聚乙烯瓶置于恒温冷藏柜瓶筐中。 | |
水样保存 | 海尔压缩机制冷,冷藏温度: 0-8 ℃可调 | |
前置过滤 | 专用过滤头,可根据水质情况选用相应目数的不锈钢过滤网 | |
系统时钟时间控制误差 | △ 1 ≤ 0.1% 及△ 24 ≤ 30S | |
管路系统气密性 | ≤ -0.05MPa | |
平均无故障连续运行时间 (MTBF) | ≥ 3000h/ 次 | |
绝缘阻抗 | >20M Ω | |
电源 | AC220V ± 10% 50Hz | |
功率 | 230W | |
外形尺寸( mm ) | 500x560x960 (长 x 宽 x 高) | |
工作环境温度 | -5 ℃至 +50 ℃。 | |
工作环境湿度 | 5-85%RH | |
重量( kg ) | 50 |
