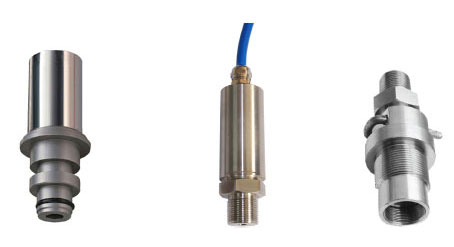

液压支架专用压力传感器



产品简介:

采用进口优质弹性材料加工，全不锈钢一体化结构，介质兼容性好，激光调阻温度补偿，适用温度范围宽；长期稳定性好，功耗低，迟滞误差小，重复性好，采用快速接头连接，即插即用，便于现场安装于使用，产品分精密型、通用型、经济型三款，非常适合矿用液压机械配套。

产品应用:

矿用液压支架、矿井综采系统
提升机、矿井乳化泵
刮板机、输送机等矿井机械和设备、井下管道压力

技术参数:

被测介质	气体 , 液体及蒸汽（对 316L 不锈钢不腐蚀的一切流体）
压力类型	绝对压力、密封参考压力、通气表压力
量程	0 ～ 10kPa…1MPa…60MPa、80MPa、100MPa、120MPa 可选
供电电源	3-12VDC、12VDC、24VDC
输出信号	2mV/V、1-5mA、4-20mA、0.1-2mA
非线性	0.05%FS
重复性	0.05%FS
准确度	0.1%FS 或 0.2%FS 可选择
长期稳定性	0.1%FS/ 年
工作温度	-25 ～ 85℃
零点温漂	±0.005%FS/℃、±0.01%FS/℃
灵敏度温漂	±0.008%FS/℃、0.015%FS/℃
响应时间	≤1 毫秒 (10% ～ 90%) （典型值）
输入阻抗	1650±50Ω、3500±50Ω
绝缘电阻	≥500 MΩ/500VDC
安全过载压力	200%FS （ 2 倍满量程）
破坏压力	500%FS （ 5 倍满量程）
振动	5～1000Hz ，振幅 2mm，X、Y、Z 每向 30 分钟，输出变化小于 0.1%FS
冲击	50g ； X、Y、Z 三向，每向 20ms ；输出变化小于 0.1%FS
连接方式	M20×1.5、KJ10、KJ16 快速插接头
压力密封方式	全不锈钢一体化结构
接液材料	膜片： 17-4PH 不锈钢、过程连接件： 1Cr18Ni9Ti 不锈钢
外壳防护等级	IP65
电气引线定义	红线 - 电源正 黑线 - 电源负 绿线 - 信号正 白线 - 信号负

选型信息:

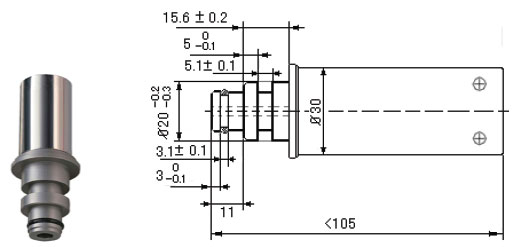

型号：NZ-S240A…
0-20mV 输出，采用快速插头结构专门为液压支架便携式压力监测仪、数字压力计设计，大批量OEM，价格便宜，性能领先同类产品。





型号：NZ-T230A…
12VDC 供电，1-5mA 输出。采用快速插头结构，主要液压支架电液控制系统、综采在线监测控制使用，准确度高，寿命长，长期稳定，性能领先同类产品。

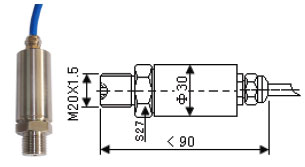

型号：NZ-T230B…
24VDC 供电，4-20mA 输出，M20×1.5 外螺纹安装；液压支架电液控制系统、提升机、输送机、乳化泵等；准确度高，寿命长，长期稳定，整体性能领先同类产品。

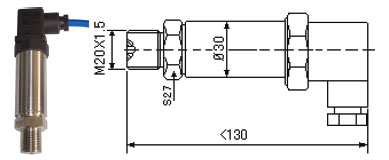

型号：NZ-T230C…
24VDC 供电，4-20mA 输出，M20×1.5 外螺纹安装；液压支架电液控制系统、提升机、输送机、乳化泵、液位测量等；准确度高，寿命长，长期稳定，性能领先同类产品。直接密封引线输出。
